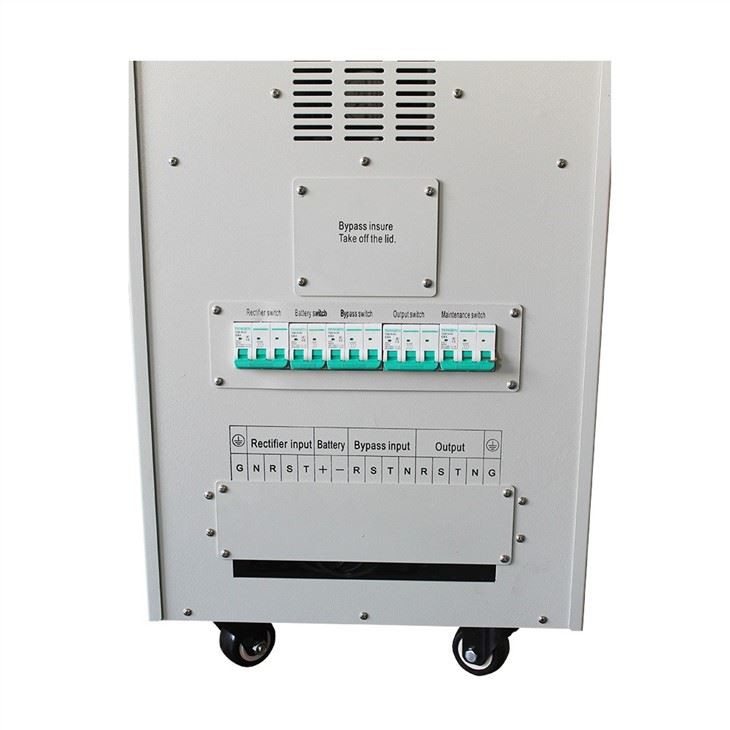

Короткі деталі:

Вихідна потужність: 20ква

Вхідна напруга: 192/384 В постійного струму

Вихідна напруга: 380VAC

Ця схема спочатку передає всю вхідну енергію в індуктор намагнічування до конденсатора розв’язки, а потім керує вмиканням і вимиканням перемикача S1 за допомогою стратегії широтно-імпульсної модуляції, і енергія передається на вторинну сторону. Схема розв’язки повинна обробити всю енергію, втрати потужності значні, а ефективність низька. У статті показано, що ККД перетворювача становить лише 70 відсотків.
