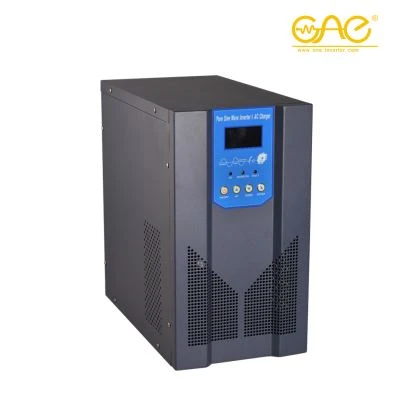

Сонячний інверторний зарядний пристрій 3000 Вт 24 В
Для зручності обговорення просто подивіться на випадок хвилі з широтно-імпульсною модуляцією. Як показано на малюнку 6, коли встановлено номінальну вихідну напругу, опорна напруга трикутної хвилі дорівнює UN, іншими словами, трикутна форма накладається на напругу постійного струму UN. Оскільки для стабільного регулювання необхідний сигнал зворотного зв’язку, ця напруга UN використовується як сигнал зворотного зв’язку, коли ДБЖ видає номінальну напругу. У цей час ширина хвилі широтно-імпульсної модуляції як приклад становить tN. Коли вихідна напруга зростає, установіть напругу сигналу негативного зворотного зв’язку UN на UH, щоб напруга трикутної хвилі зростала:
ΔU=UH-UN (6)
Тобто, коли синусоїда на вході компаратора залишається незмінною, трикутна хвиля зміщується вгору на ΔU, що неминуче призведе до того, що область, де синусоїда вища за трикутну, зменшиться в цій точці, і ширина хвилі широтно-імпульсної модуляції зменшується від tN до tH, після кількох процесів підвищена напруга повертається до нормального значення, як показано на малюнку. Коли вихідна напруга зменшується, опорна напруга трикутної хвилі зменшується, що робить площу синусоїди вище трикутної хвилі більшою, і збільшує ширину хвилі широтно-імпульсної модуляції від tN до tL, і після кількох процесів, знижена напруга повертається до нормального значення.
Будь ласка, подивіться, щоб краще зрозуміти нас:





Гарного дня!
